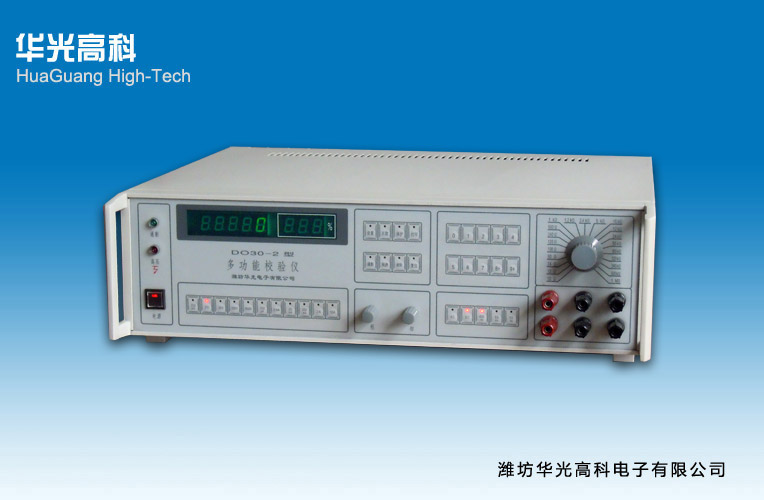

DO30－Ⅱ型多功能校準儀是一種具有五位數字顯示輸出值，同時顯示被檢表誤差的交直流電壓、電流校準儀。先進的比較器保護電路及根據需要任意設置保護點，增加了校準儀的可靠性；設有校準功能，確保全量程線性；特設200mV直流電壓檔，滿足了鐵路機車專用表及毫伏檔表檢測；選擇25Hz型，可檢定軌道信號中的25Hz電壓表、電流表。
主要用于檢定、校驗直流0.2級和交流0.5級以下各類表頭及相應等級的數字式多用表，廣泛應用于工礦企業、科研院所、鐵路、電力等單位的質檢、計量及儀表維修
1、五位LED數字顯示, 同時顯示輸出實際值和誤差
2、選擇25Hz型，可檢定軌道信號中的25Hz電壓表、電流表
3、采用輕觸鍵盤操作，使用方便靈活可靠
4、粗細調采用進口電位器，手感好，壽命長
5、輸出穩定可靠，帶負載能力強，閉殼校準功能
6、數字合成電阻輸出41檔
7、打印機接口，實現測試數據表格化
8、標準RS232C，可實現與計算機雙向通訊
9、校驗各種型號的鉗形表（選配HT1000A線圈）
本校準儀適用于周圍溫度0℃～+40℃, 相對濕度80％以下的環境中工作。供電電源為220V±22V，頻率50Hz±2.5Hz。
1、電壓輸出范圍：0～1000V
2、電流輸出范圍：0～10A
3、電阻輸出范圍：10Ω～10MΩ
4、交流頻率輸出：50Hz、60Hz、400Hz (可根據要求選擇25Hz)
5、波形失真度不大于0.5％
6、紋波系數不大于1％
7、輸出穩定性：預熱1小時后，在直流2V附近5分鐘內輸出漂移小于滿度值的0.05％；電源變化±10％輸出變化小于滿度值的0.05％
8、外型尺寸：寬470×高160×深430（mm）
9、整機重量：18 kg
項目 | 輸出范圍 | 分辨率 | 最大輸出 | 準確度±（讀數值的%+ 個字） | |||
20±2℃ | 15～25℃ | 0～40℃ | |||||
直流電壓 | 200mV | 1～220.00mV | 0.01mV | 0.1A | 0.04% + 2個字 | 0.08% + 2個字 | 0.2% + 2個字 |
| 2V | 0～2.2000V | 0.1mV | 2A | ||||
| 20V | 0～22.000V | 1mV | 0.4A | ||||
| 200V | 0～220.00V | 10mV | 0.1A | ||||
| 1000V | 0～1100.0V | 100mV | 0.02A | ||||
直流電流 | 200μA | 0～220.00μA | 0.01μA | 5V | 0.05% + 2個字 | 0.08% + 2個字 | 0.2% + 2個字 |
| 2mA | 0～2.2000mA | 0.1μA | 5V | ||||
| 20mA | 0～22 .000mA | 1μA | 5V | ||||
| 200mA | 0～220.00mA | 10μA | 5V | 0.1% + 2個字 | 0.15% + 2個字 | 0.3% + 2個字 | |
| 2A | 0～2.2000A | 100μA | 5V | ||||
| 10A | 0～11.000A | 1mA | 2V | 0.2%+ 4個字 | 0.3%+ 4個字 | 0.5%+4個字 | |
交流電壓 | 2V | 0.01～2.2000V | 0.1mV | 2A | 0.1% + 4個字 | 0.15% + 4個字 | 0.2% + 4個字 |
| 20V | 0～22.000V | 1mV | 0.4A | ||||
| 200V | 0～220.00V | 10mV | 0.1A | ||||
| 1000V | 0～1100.0V | 100mV | 0.02A | ||||
交流電流 | 2mA | 0～2.2000mA | 0.1μA | 5V | 0.1% + 4個字 | 0.15% + 4個字 | 0.3% + 4個字 |
| 20mA | 0～22.000mA | 1μA | 5V | ||||
| 200mA | 0～220.00mA | 10μA | 5V | ||||
| 2A | 0～2.2000A | 100μA | 5V | 0.2%+ 4個字 | 0.3%+ 4個字 | 0.5%+4個字 | |
| 10A | 0～11.000A | 1mA | 2V | ||||
示 值 | 功率 | 準確度±（示值%+20mΩ） | |||||
| 10Ω、50Ω、100Ω、500Ω | 0.25W | 0.1% +20mΩ | 0.1% +20mΩ | 0.1% +20mΩ | |||
| 1kΩ、2kΩ、3kΩ、4kΩ、5kΩ、6kΩ、7kΩ、8kΩ、9kΩ | |||||||
10kΩ、20kΩ、30kΩ、40kΩ、50kΩ 60kΩ、70kΩ、80kΩ、90kΩ | |||||||
| 100kΩ、200kΩ、300kΩ、400kΩ、500kΩ600kΩ、700kΩ、800kΩ、900kΩ | |||||||
1MΩ、2MΩ、3MΩ、4MΩ、5MΩ 6MΩ、7MΩ、8MΩ、9MΩ、10MΩ | |||||||
